热管集热器

采用玻璃与金属封接技术,使管内不走水,并处于完全真空状态,依靠管内的铜铝复合条带与热水器的水箱相连接,从而达到热能传导的目的。


热管式真空管是我国自己开发成功的一种金属吸热体真空管,于上世纪90年代中期投入市场。热管式真空管综合应用了真空技术、热管技术、玻璃-金属封接技术和磁控溅射涂层技术,不仅使太阳能集热器能够全年运行,而且提高了工作温度、承压能力和系统可靠性,使太阳能热利用进入中高温领域。

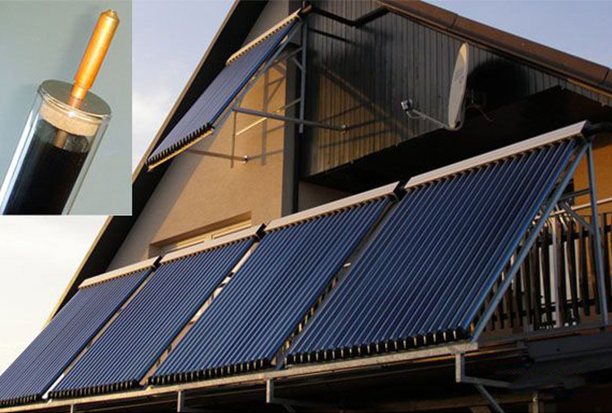

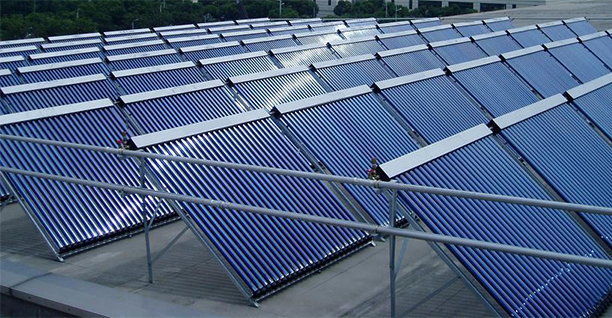

    热管式真空管太阳能热水器的使用广泛,不受安装条件的限制,无论是在对于平房用户还是高层楼房用户,均可安装使用。逐步成为太阳能行业的主打品牌。
组成结构:

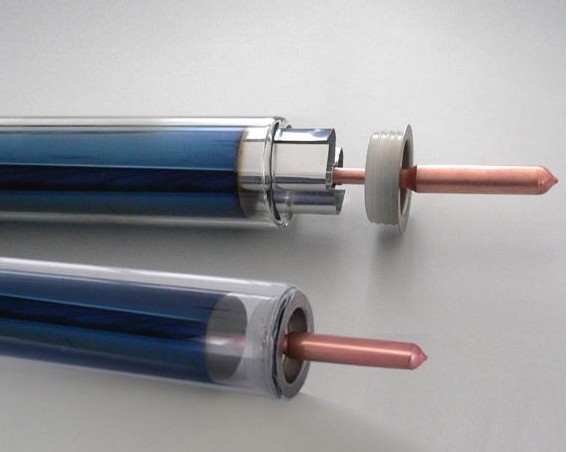

    热管式真空管的外形尺寸为ф100mm×2000mm,它主要由热管、吸热板、玻璃管、金属端盖和消气剂等部件组成。

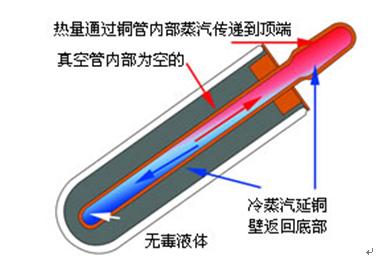

太阳光透过玻璃管,照射在吸热板上,高吸收率的太阳选择性吸收膜将太阳辐射能转化为热能。吸热板吸收的热量迅速将热管内少量工质汽化,为保证汽化的工质迅速上升到冷凝端,真空管工作时与地面的倾角应大于15度,被汽化的工质上升到热管冷凝端向被加热的工质(水或空气)放出汽化潜热后,冷凝成液体,在重力作用下流回热管蒸发端,利用热管内少量工质的汽—液相变循环过程,连续地将吸收的太阳辐射能传递到冷凝端加热工质。

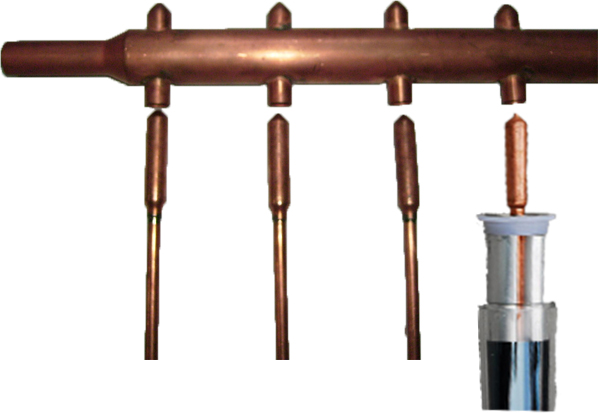

    作为高效传热元件的热管由蒸发段和冷凝段两部分组成。蒸发段与吸热板紧密连接。吸热板表面磁控溅射AL-N-AL选择性吸收涂层,吸收比大于0.93,发射率小于0.08。先进的热压封技术应用于玻璃-金属之间的封接。玻璃管采用硼硅玻璃,透射率大于0.90。每支热管真空管的冷凝端通过导热块的导热,将热量传递给集管,被加热的工质(水)经过集管时,将热量带走。在这个工作过程中,真空管的冷凝端与导热块是钢性连接。被加热工质不流经真空管,因此真空管的安装十分简单,而且管子不与介质发生干扰,即便真空管发生损坏,太阳能集热器的工作并不因此而中断,在保温盒内填充了保温材料,有效地控制了运行过程中的热量损失。
