苏河源综合公园综合工程
1、项目名称: 苏河源综合公园（体育设施和停车库综合工程）；
2、子项目名称：太阳能热水系统；
3、项目地址：上海市嘉定区金沙江路近丰庄西路；
4、建设单位：上海嘉定区绿化和市容管理局；
5、系统概况：1套热水系统满足生活洗浴用热；
二、集中热水系统概况：
（1）生活用水量(热水)：最高日热水用水量4.8m3/d；
（2）配置：太阳能面积18平方米，与热水罐2.0立方，换热面积3㎡，一台10匹空气能热泵，制热功率36KW，4台恒温水箱+1台18KW加热水箱。
（3）本工程用热水的区域：生活洗浴用水。
三、热水系统介绍：
1. 本系统为承压式系统，以太阳能为辅，以空气源热泵为主的供热模式，辅助热源为1台18kw容积式电热水器。

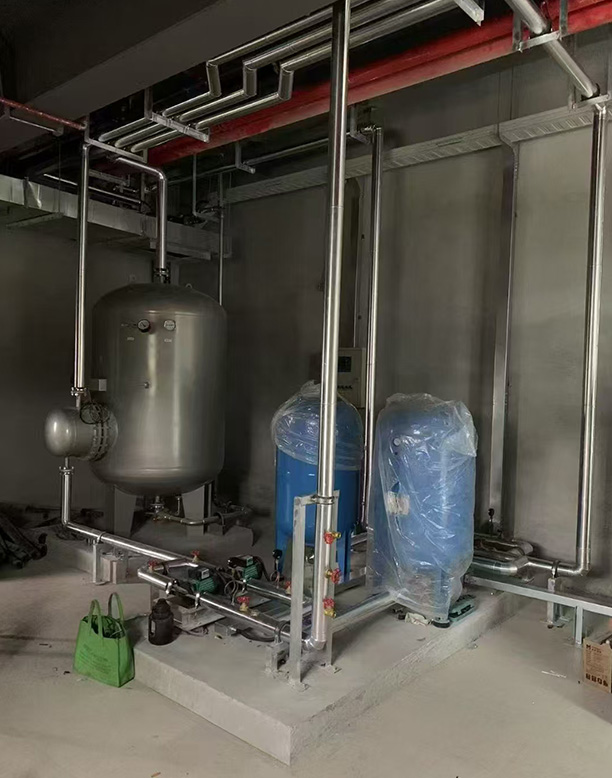

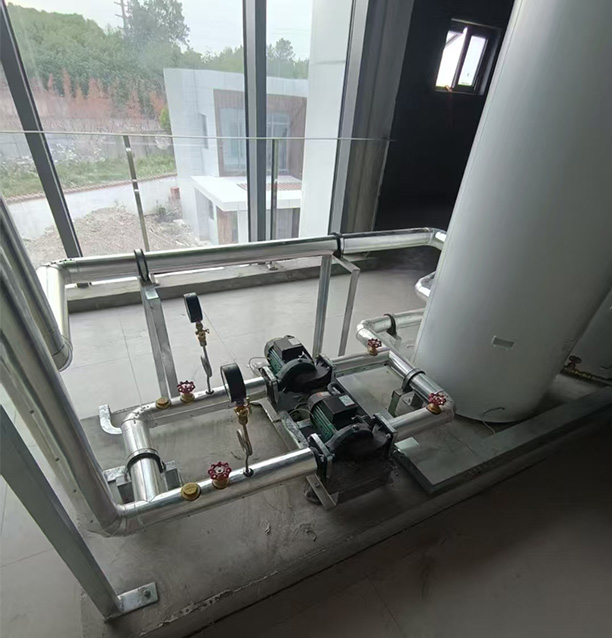

2. 冷水进入容积式换热器，当系统检测容积式换热器中温度低于太阳能温度达设定值时，集热循环泵启动，当容积式换热器温度与集热温度低于设定值时，循环泵停止运行。导流型换热器参数为：HRV-02-2.0(1.0/1.0) 换热面积F=3.0m2，重1T/直径1200mm 壳体材质碳钢内衬不锈钢,换热管不锈钢管。
3. 容积式换热器的水通过太阳能加温后，若水温不足出水温度（设定值55℃时），空气能热泵启动，加热值设定温度。
4. 当系统检测环境温度低于5度时，电加热启动，辅助加热循环。

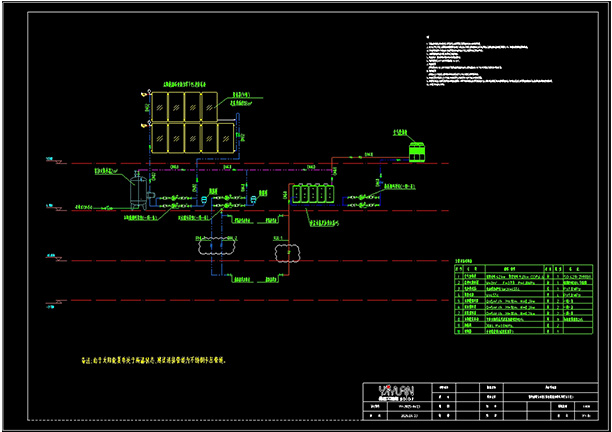

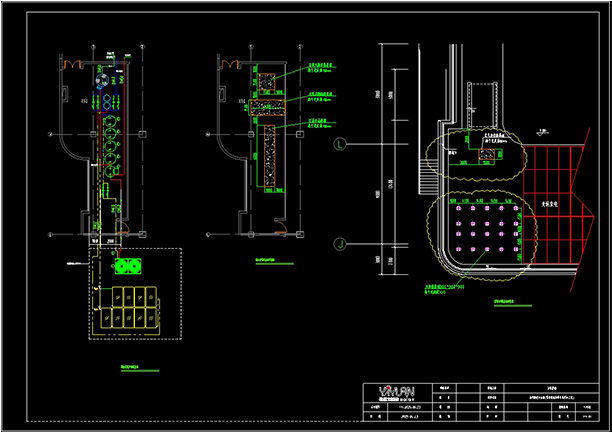

5. 上述热水系统均采用闭式、间接系统，供水形式为上行下给。供水分区与冷水供水分区一致，机械循环，同源同程。详细设备参数，详见热水机房给排水详图大样。
6. 热泵最高出水温度为60℃，机组工作环境温度为-15～45℃。

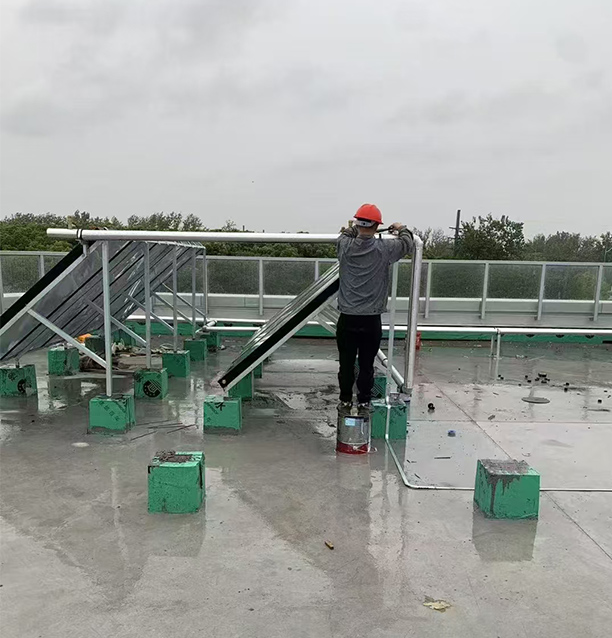

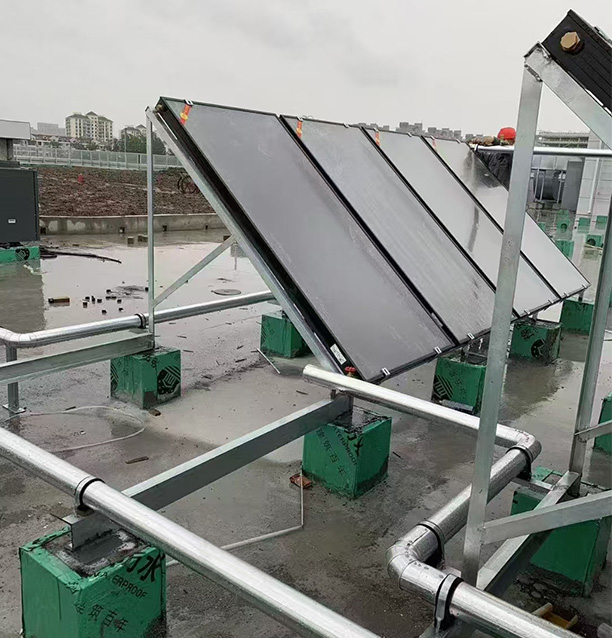

7. 平板太阳能运行介质为：零下15度防冻液。
四、系统说明：
1、本系统为承压式系统，以太阳能为辅，以空气源热泵为主的供热模式，辅助热源为1台18kw容积式电热水器。
2、冷水进入容积式换热器，当系统检测容积式换热器中温度低于太阳能温度达设定值时，集热循环泵启动，当容积式换热器温度与集热温度低于设定值时，循环泵停止运行。太阳能使用防冻液作为导热介质运行。
3、容积式换热器的水通过太阳能加温后，若水温不足出水温度（设定值55℃时），空气能热泵启动，加热值设定温度。
4、当系统检测环境温度低于5度时，电加热启动，辅助加热循环。

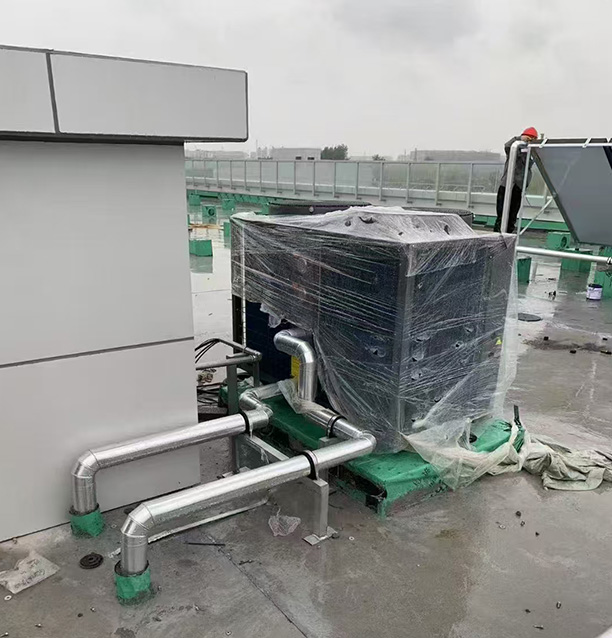

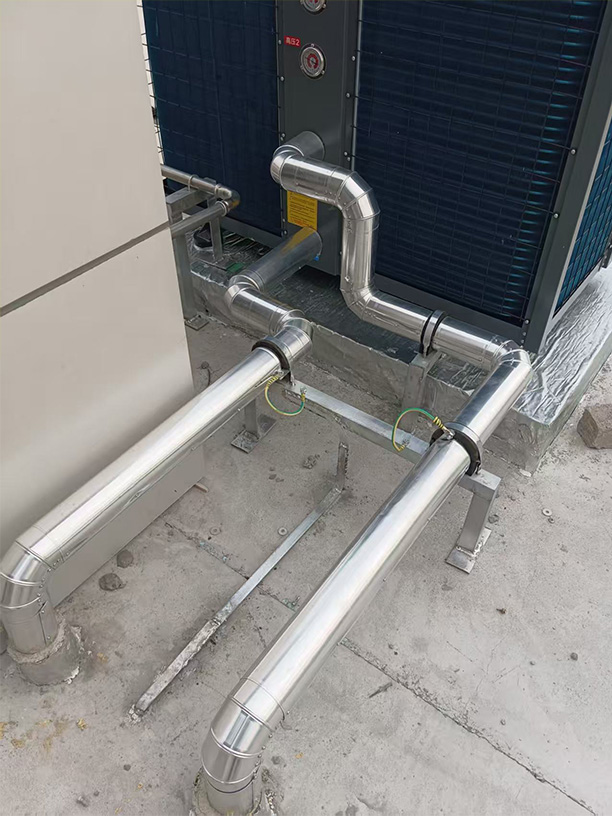

5、热泵机组的进、出水总管最高点或局部最高点需安装自动排气阀；
6、热泵最高出水温度为60℃，机组工作环境温度为-15～45℃。
7、热泵机组控制
当储热水箱温度T5/T5'≤35℃（可调）时，热泵循环泵及热泵机组开始运行；当储热水箱温度T5/T5'≥55℃（可调）时，热泵循环泵及热泵机组关闭。
8、辅助热源控制：
当环境温度≤5℃（可调）时，水箱中的电加热开启；当水箱温度≥50℃时（可调）时，水箱中电加热关闭。
9、系统回水控制：当回水温度≤35℃（可调），回水循环泵开启；当回水温度T6≥40℃（可调），回水循环泵关闭。
9、太阳能热水系统独立控制，热泵系统不包含太阳能系统控制部分。如果容积式换热器的水温高于热泵系统的设定温度，则热泵系统无需启动；如容积式换热器的温度低于热泵系统的设定温度，则热泵根据自身的温度传感器自动判断启动热泵机组或电辅助加热。
10、太阳能集热系统接入屋顶防雷。

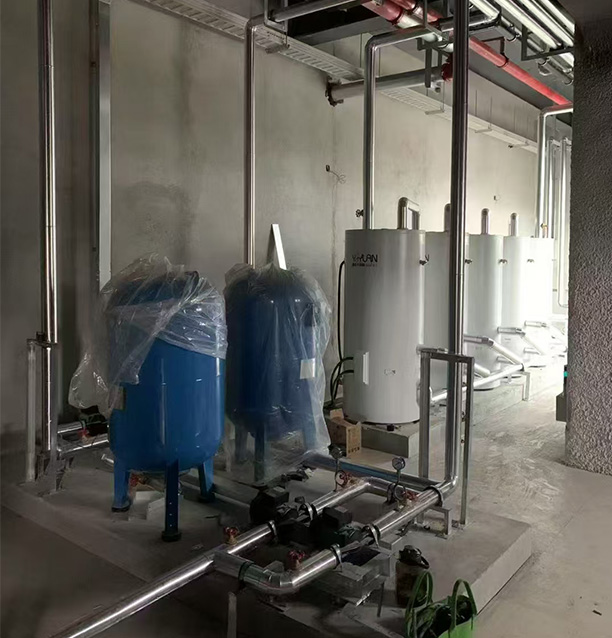

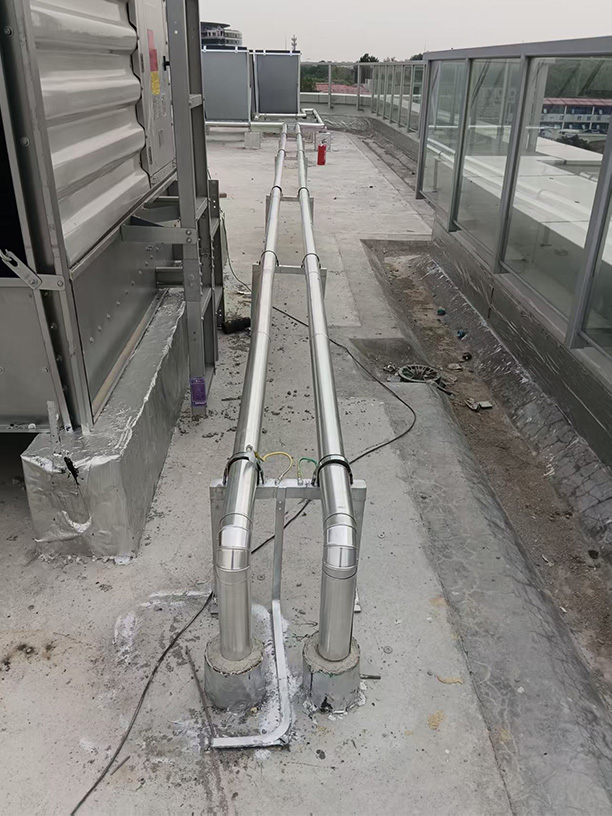

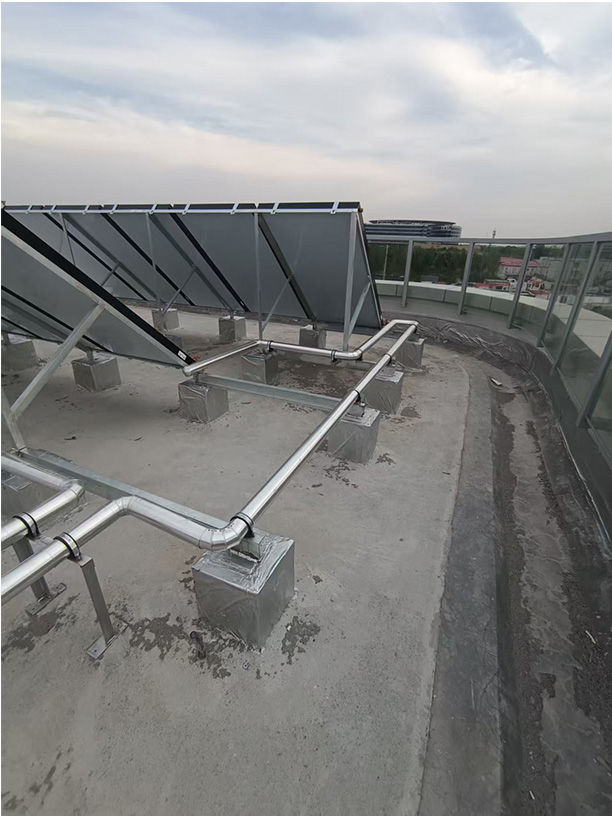

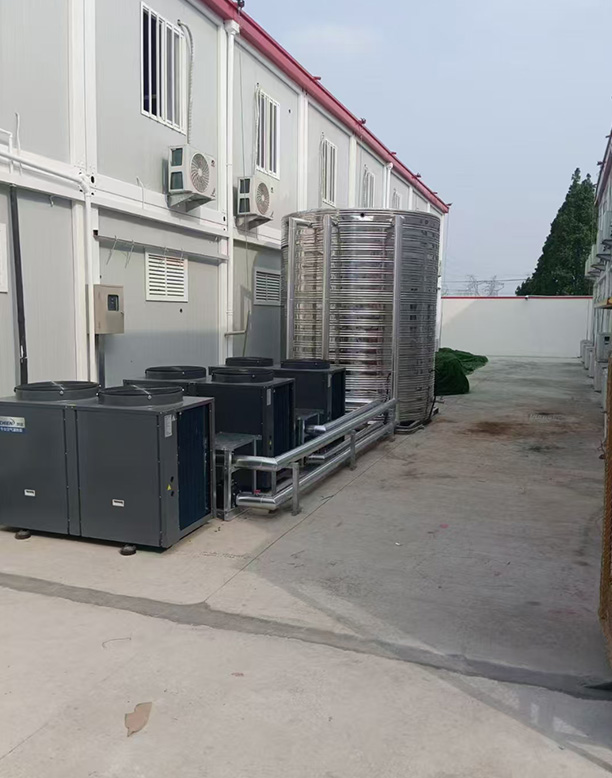

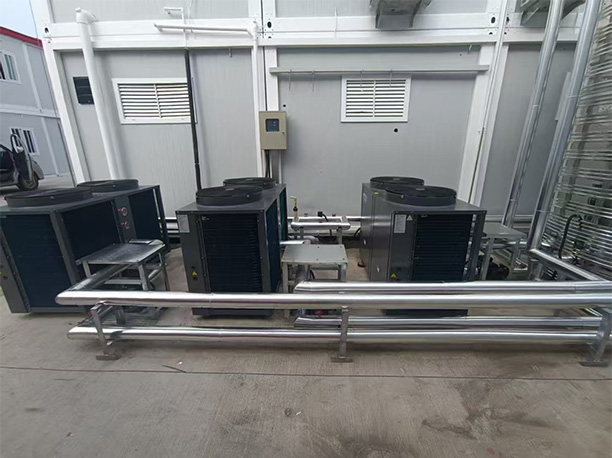

附：工地员工洗浴（空气能热泵）热水系统
